STATIK PROJE ARAÇLARI - SPA

Sabit (G) ve hareketli (Q) yüklerine göre prefabrik TT plak hesabı ,
• TS500, TDY 2018, Prefabrik Birliği 2018 kitapçığı, ACI 318 ve PCI 6th yönetmeliklerinde istenilen parametereler ışığında prefabrik öngermesiz aşık hesabı yapar.
• TS500 ile TDY 2018 deki ilgili yönetmelik maddelerini dikkate alarak etriye hesabı yapar,
• Genel anlamda, yükler belirlendikten sonra, plak ve nervür kirişi için ayrı ayrı çekme donatısı, dağıtma donatısı ve gövde donatısı hesapları yapar,
• İnceltilmiş Kiriş Uç Bölgesi Hesabı yapar. Eğilme ve çekme donatısı (As), Çatlak No:1 için inceltilmiş kiriş uç kesme donatısı hesabı (Ah), Çatlak No:2 için inceltilmiş kiriş uç kesme askı donatısı hesabı (Ash), Çatlak No:3 için gerekli donatı hesabı (Ash'), Çatlak No:4 için inceltilmiş kiriş uç etriyesi hesabı (Av)
• Hesapları rapor haline getirebilir ve PDF , XLS (excel), DOC (word) formatında kaydedebilirsiniz.
• Detaylı ve metrajlı çizim oluşturabilir ve DXF formatında kaydedebilirsiniz.

Yükler : Prefabrik TT Plak üzerinde yayılı durumda olmasını düşündüğünüz sabit ve hareketli yüklerinin tanımlandığı ekrandır.

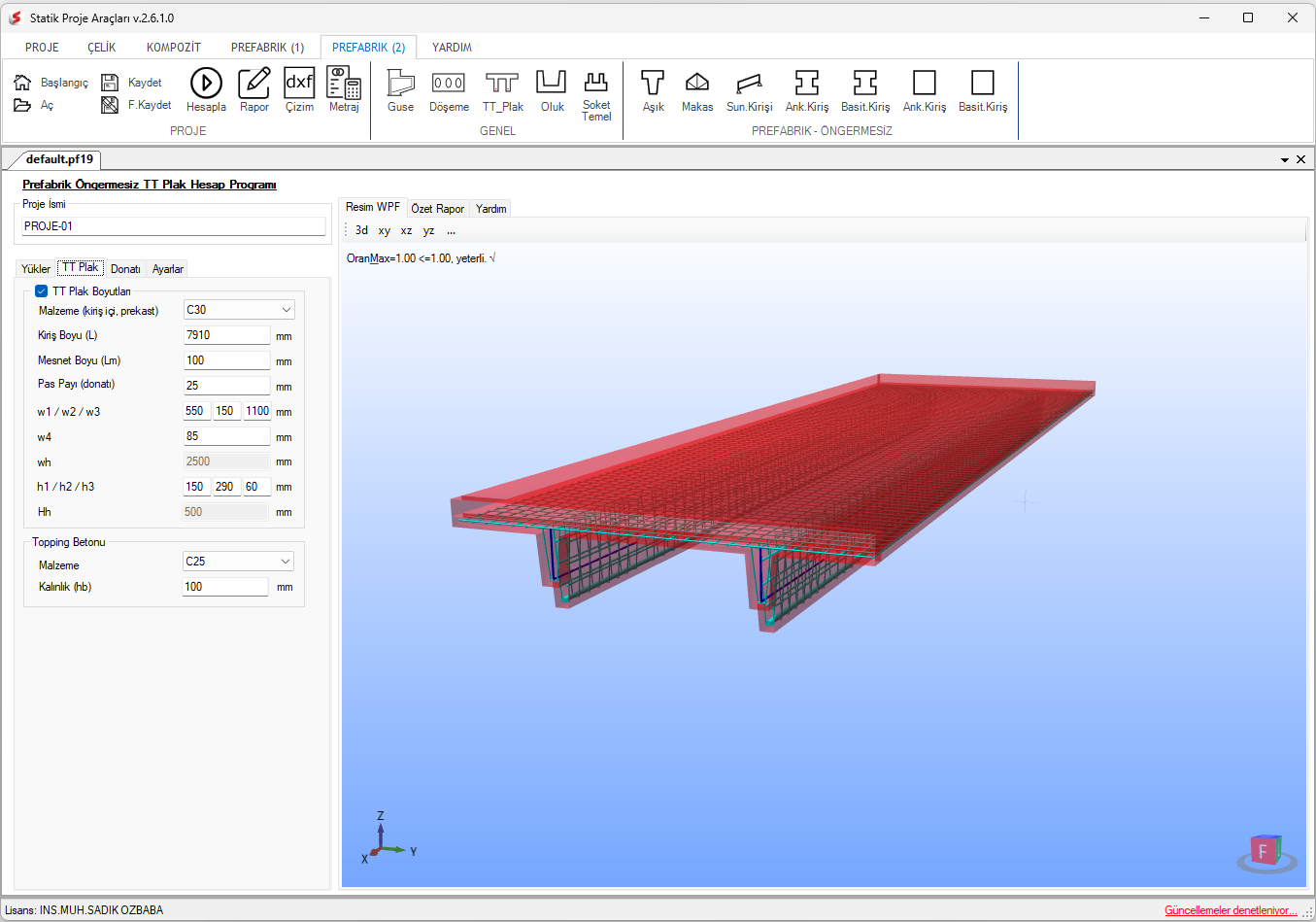

TT Plak : Prefabrik TT Plak için malzeme kalitesi ve geometrik bilgilerinin tanımlabildiği ekrandır.

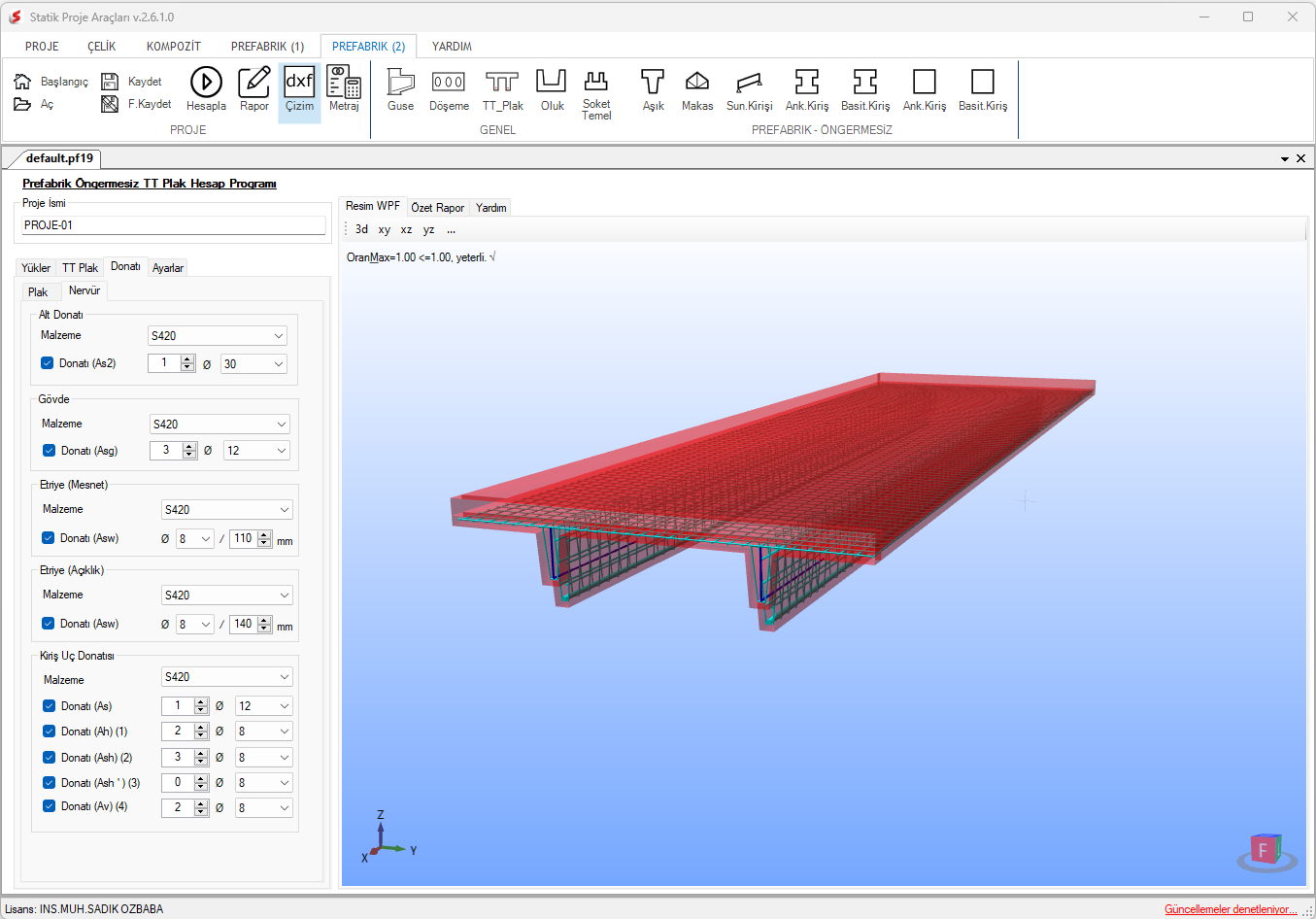

Donatı : Donatı bilgilerinin tanımlabildiği ekrandır. Adet ve çap bilgilerinin tanımlanabildiği bu ekranda, plak ve nervür kirişleri için ayrı ayrı donatı tanımı yapabilirsiniz.

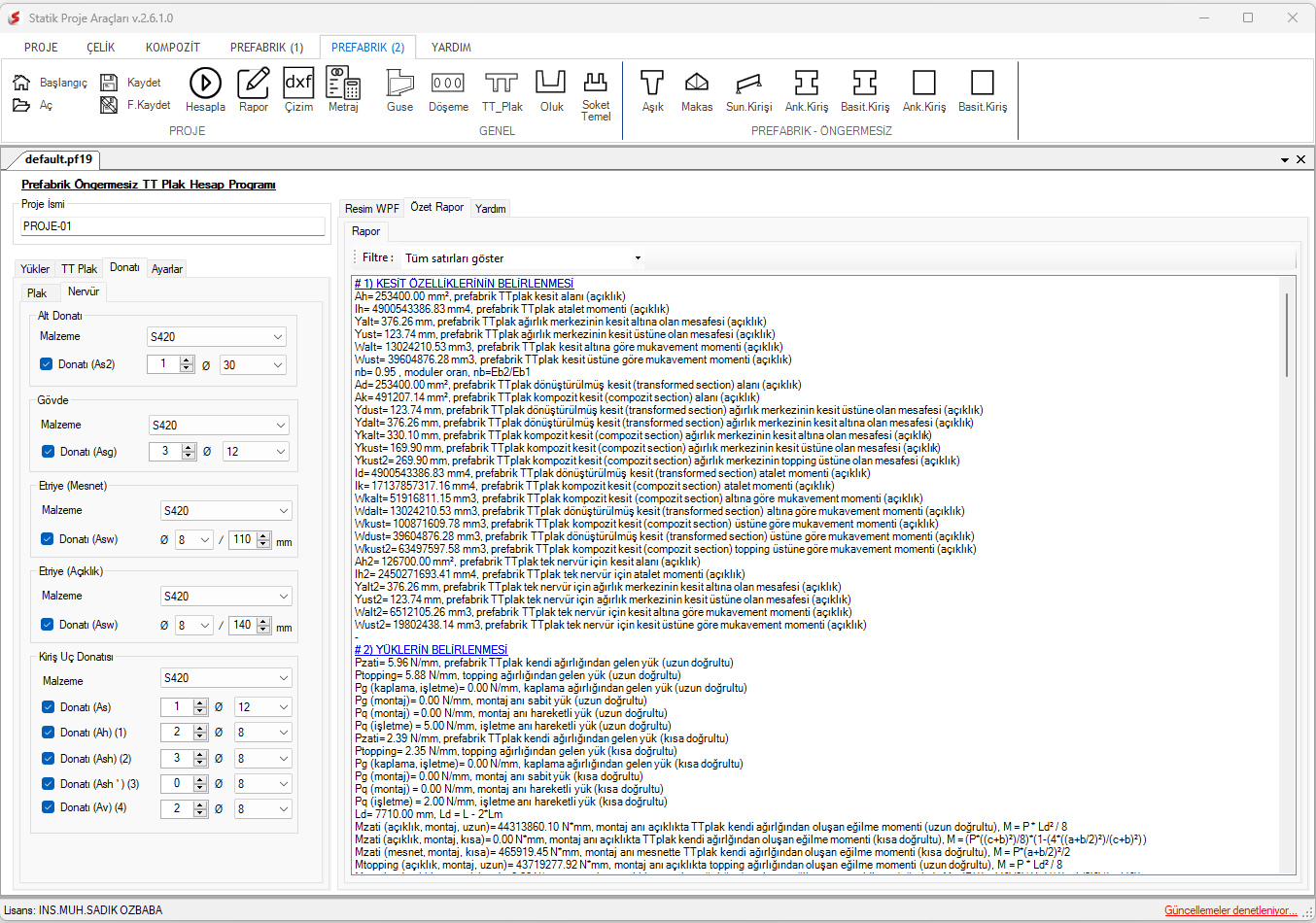

Özet Rapor : Analiz sonrasında tüm hesapları bir liste halinde görebildiğiniz ekrandır. Herhangi bir uyumsuzluk ve yetersizlik olması durumunda program sizi yeşil ve kırmızı renkle işaretlenmiş satırlar ile uyarabilmektedir.

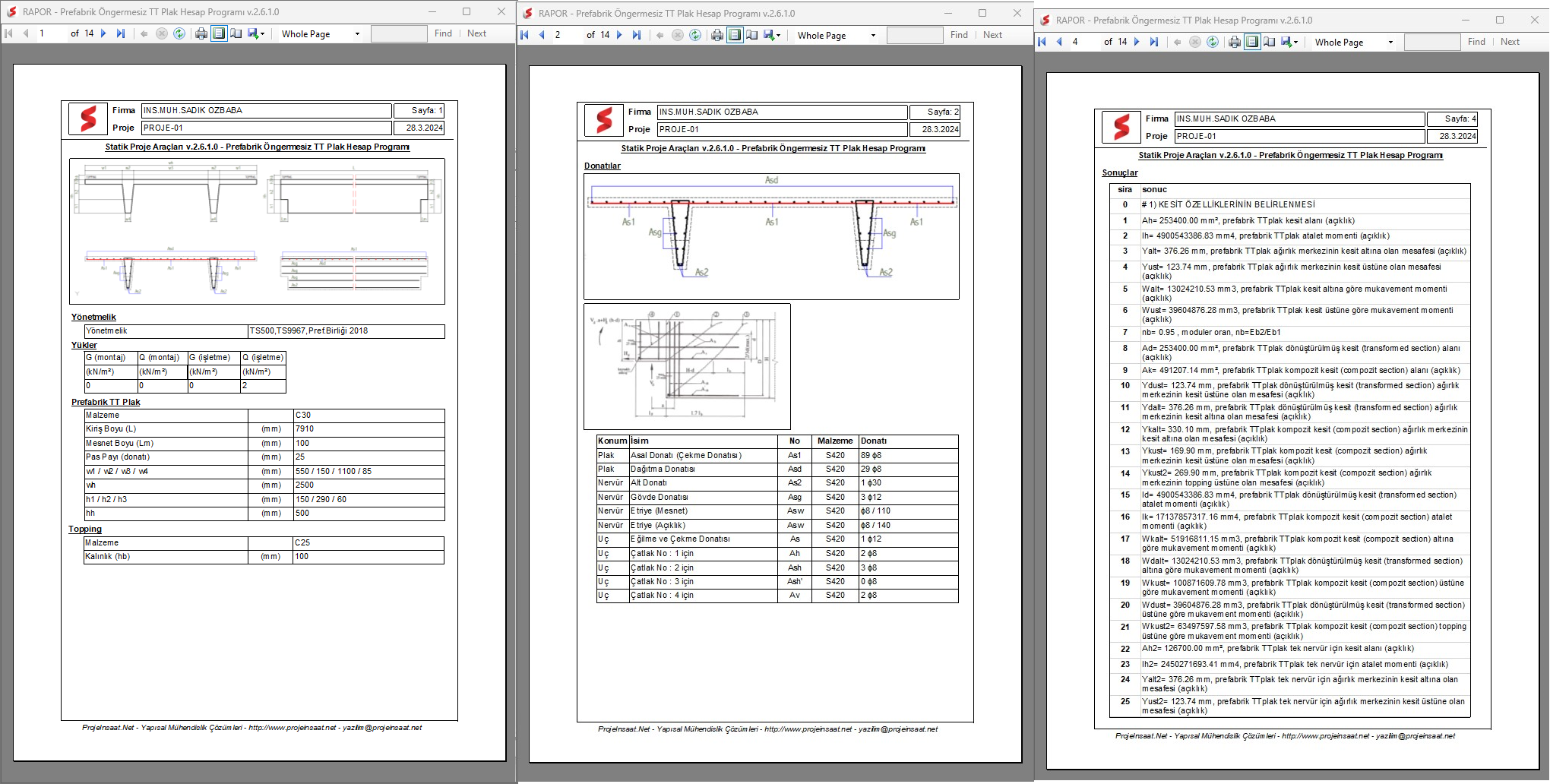

Rapor : Rapor buttonuna tıklayarak detaylı rapor oluşturabilirsiniz. Oluşturlan bu raporu yazdırabilir veya PDF , XLS , DOC formatında kaydedebilirsiniz.

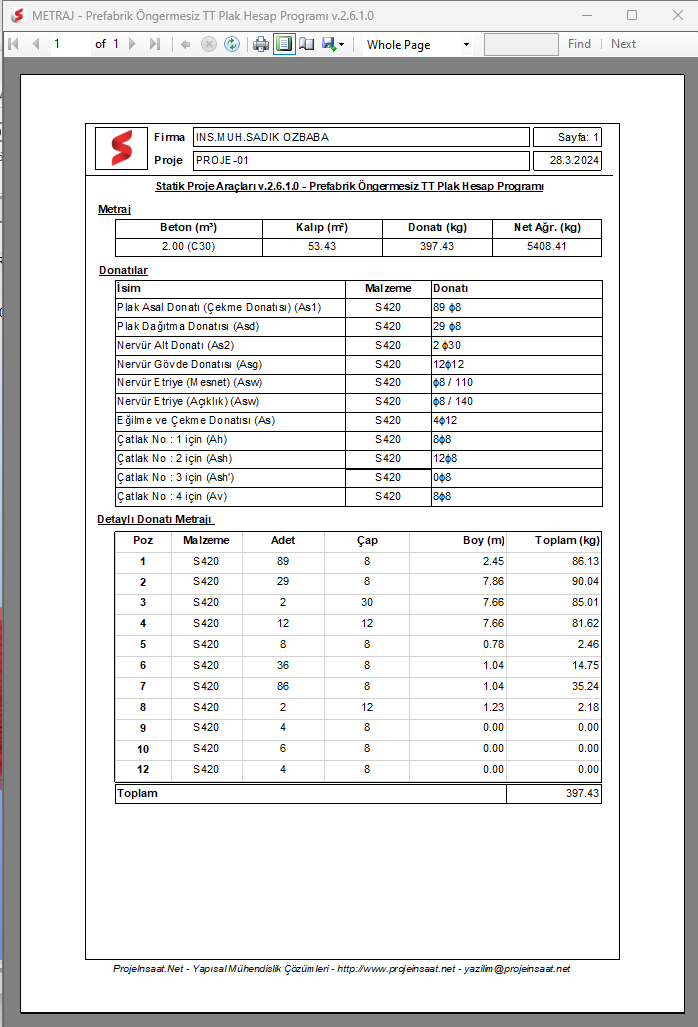

Metraj : Metraj buttonuna tıklayarak detaylı metraj listesini oluşturabilirsiniz. Oluşturlan bu raporu yazdırabilir veya PDF , XLS (excel), DOC (word) formatında kaydedebilirsiniz.

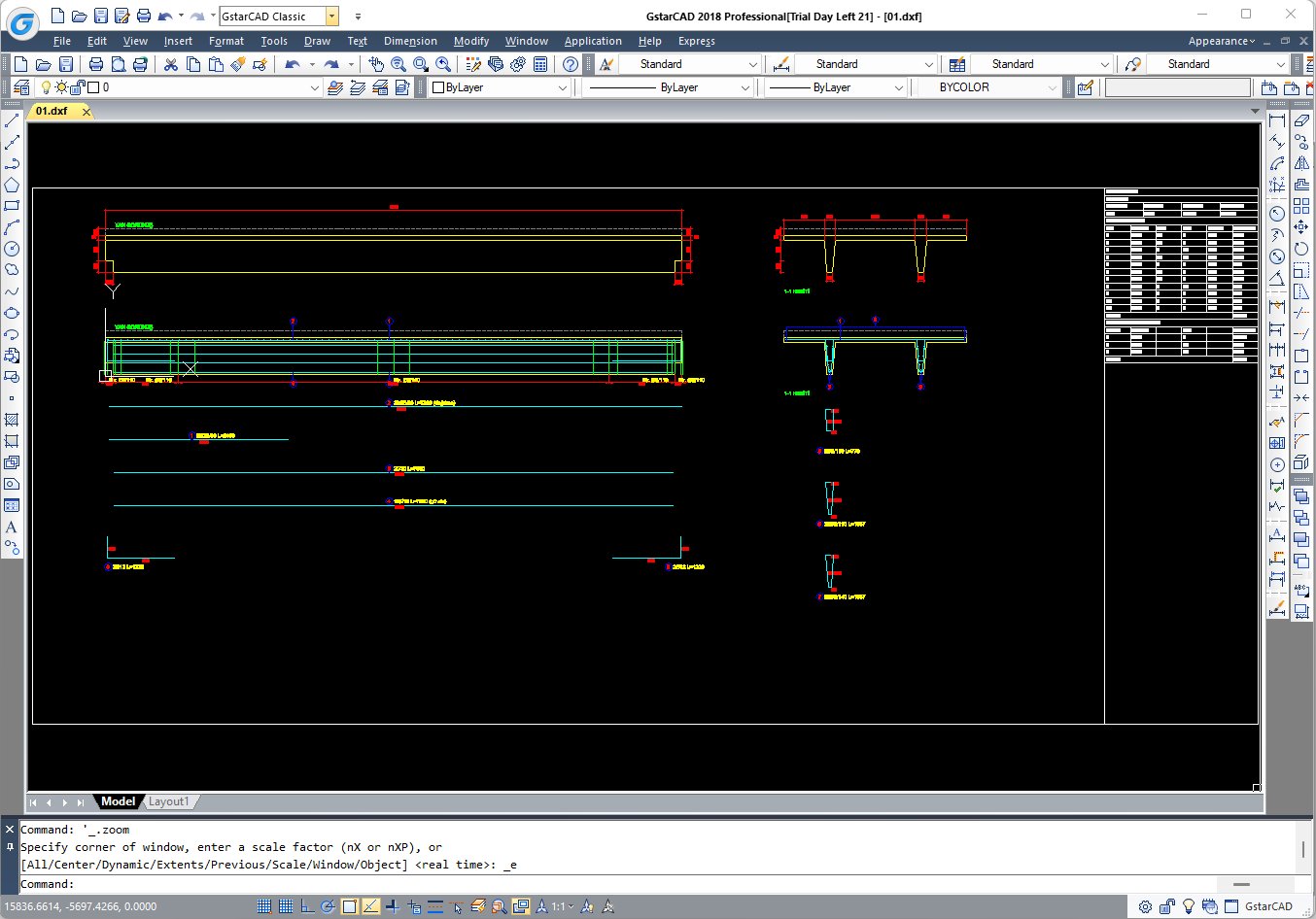

Çizim : Çizim buttonuna tıklayarak dxf formatında poz numaralı olarak çizim oluşturabilirsiniz. Detaylı metraj listesi de çizim yanında otomatik oluşturulur.
