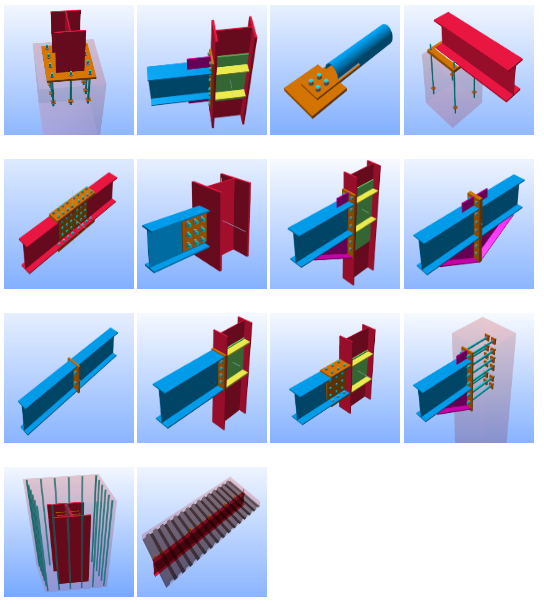

Statik Proje Araçlari - SPA, statik proje hazırlarken sizlere yardımcı olacak çeşitli araçları barındıran ve benim tarafımdan geliştirilen yapısal analiz yazılımıdır.
Programın içeriği ve detayları için haber başlığına tıklayınız.

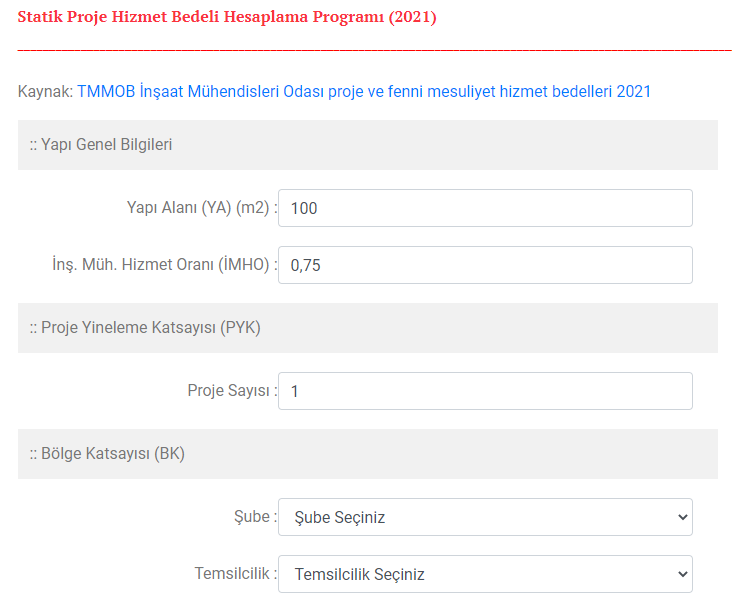

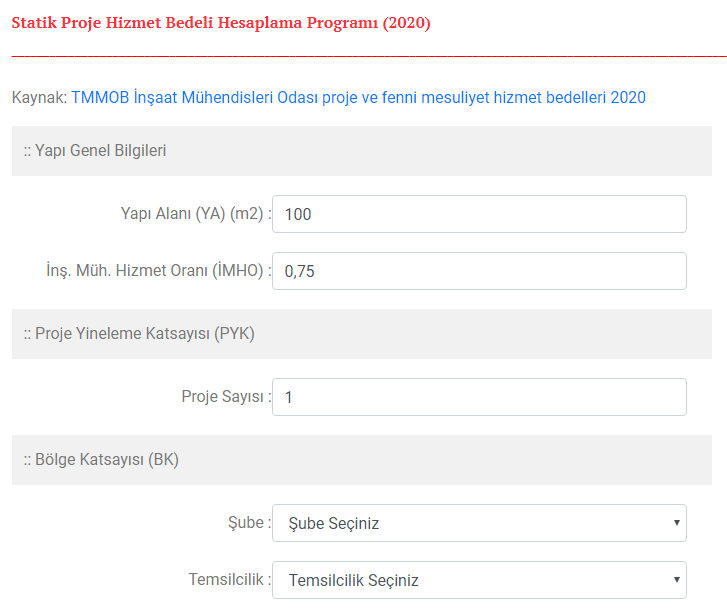

TMMOB İnşaat Mühendisleri Odası tarafından sağlanan proje ve fenni mesuliyet hizmet bedelleri verilerine göre hazırlanmıştır.
tüm meslektaşlarımıza hediyemizdir, ücretsiz kullanabilirsiniz... tıklayın

ODTÜ hocaların Prof.Dr.Haluk Sucuoğlu önderliğinde oldukça eğitici bir video...

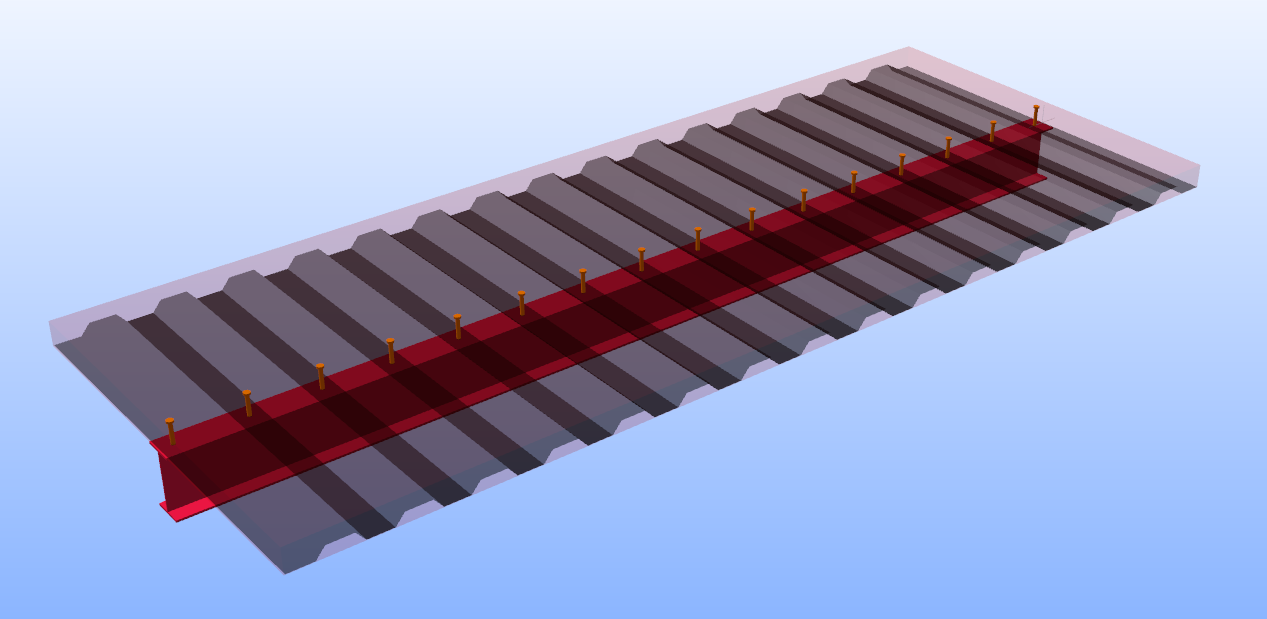

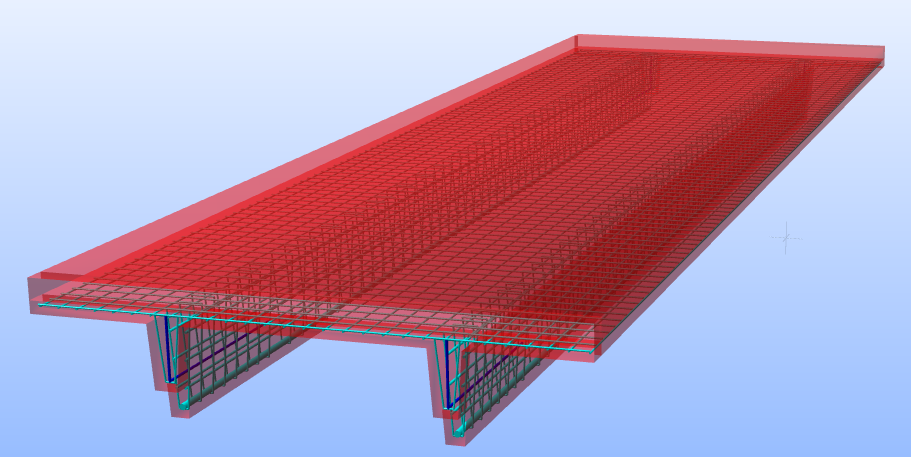

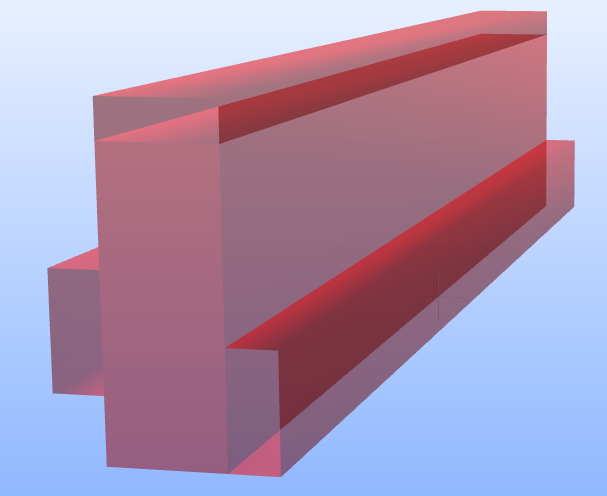

Modelleme ekranı (Model View) açıkken CTRL+E ile Advanced Option ekranı açılır. Burada sol taraftaki listeden Modal View şeçilir. Yine aynı ekrandaki sağ taraftaki listeden XS_ENABLE_WIRE_FRAME değeri TRUE olarak değiştirilir(Resim-1).

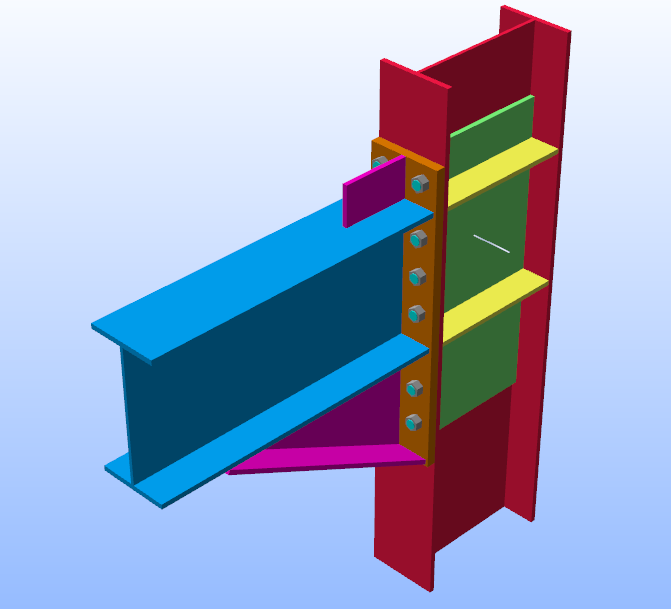

TEKLA XSTEEL programında modelle sırasında Model View veya çizimler alındıktan sonraki ekran olan Drawing View de arka plan renginin değiştirilmesi işlemi özellikle de siyah yapılması gözlerin yorulmasını önemli derecede azaltacaktır.

Block düzenlemenin iki yolu vardır. Bunlardan ilki blok yapılan nesneyi block editor ile açarak düzenlemektir. İkinci seçenek ise refedit komutudur. Bu komut ile blok nesnesini içine girmeden düzenleme yapabilmekteyiz. Çizim sırasında bunun avantajının daha çok olduğunu farkediceksiniz. Değiştirilecek nesnenin yanında bulunan diğer nesnelere olan uzaklığını görebildiğiniz bu yolla nesnemizi daha kolay düzenleyebiliriz.

Autocad’in kısayolları nelerdi diye devamlı googledan arama yapmanıza gerek yok. Autocad menülerinden Tools/Customize/Edit program parametres yolunu izleyerek bütün kısayollara ulaşabilirsiniz. Aşağıya bunların bir kısmını ekledim.

Sonlu Elemanlar Yönteminin (Finite element method) esası sonsuz sayıda serbestlik derecesi olan sistemi, düğüm noktalarından birbiri ile bağlantılı olan sonlu sayıda basit elemanlar indirgeyip özelleştirmekten ibarettir. Sistemdeki düğüm noktalarına etkiyen kuvvetler ile bunun sonucunda yine sistemdeki düğüm noktalarında oluşan yer değiştirmeler arasındaki bağıntının (rijitlik veya esneklik matrisi) kurulması sistemlerin sonlu elemanlar ile analizinin esas amacını oluşturur.

AUTOCAD programında b veya block komutu ile oluşturulan block işlemi, çizimleri grup haline getirmeye yarar. Oluşturulan bu block, içeriği aynı kalacak şekilde çizim içerisinde farklı yerlerde kopyalanarak (copy) çoğaltılabilir veya taşınabilir (move). Bu içeriğin değişmesi istenirse, block üzerine çift tıklanır ve “Block Editor” ekranına ulaşılır. Bu “Block Editor” ekranında, istenilen değişiklik yapıldıktan sonra kaydedip çıkılır. Sonuçta aynı isme sahip blockların hepsinde bu değişikliğin otomatik olarak yapıldığını göreceksiniz.

AUTOCAD çizimi EDUCATION VERSIYON ile oluşturulmuş ise çizimi açarken bize “Educational plot stamp detected. If you continue with this operation, the drawing will be plotted with the following banner: PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT. Do you want to continue?” şeklinde bir uyarı mesajı verecektir.

STA4CAD genel anlamda biz inşaat mühendislerinin sıklıkla kullandığı, statik ve betonarme analiz programlarının en iyisi diyebileceğimiz bir program. Bu program ile binaları modellenme işlemi zor olmasa da günümüzde hız ve pratiklik kabul gören bir özellik diyebiliriz. Bu ilk makalemde, bize hız katıp, zaman kazandırabilecek bir özelliğinden bahsetmek istiyorum. Başlıktan da anlaşıldığı gibi, AUTOCAD ortamında hazırlanmış verilerin STA4CAD ortamına aktarmak mümkün.
