STATIK PROJE ARAÇLARI - SPA


Eksenel kuvvet, kesme kuvveti ve eğilme momenti verilerine göre, kendi veri tabanında bulunan veya özel olarak tasarladığınız çelik profile göre birleşim hesabı yapar.


01

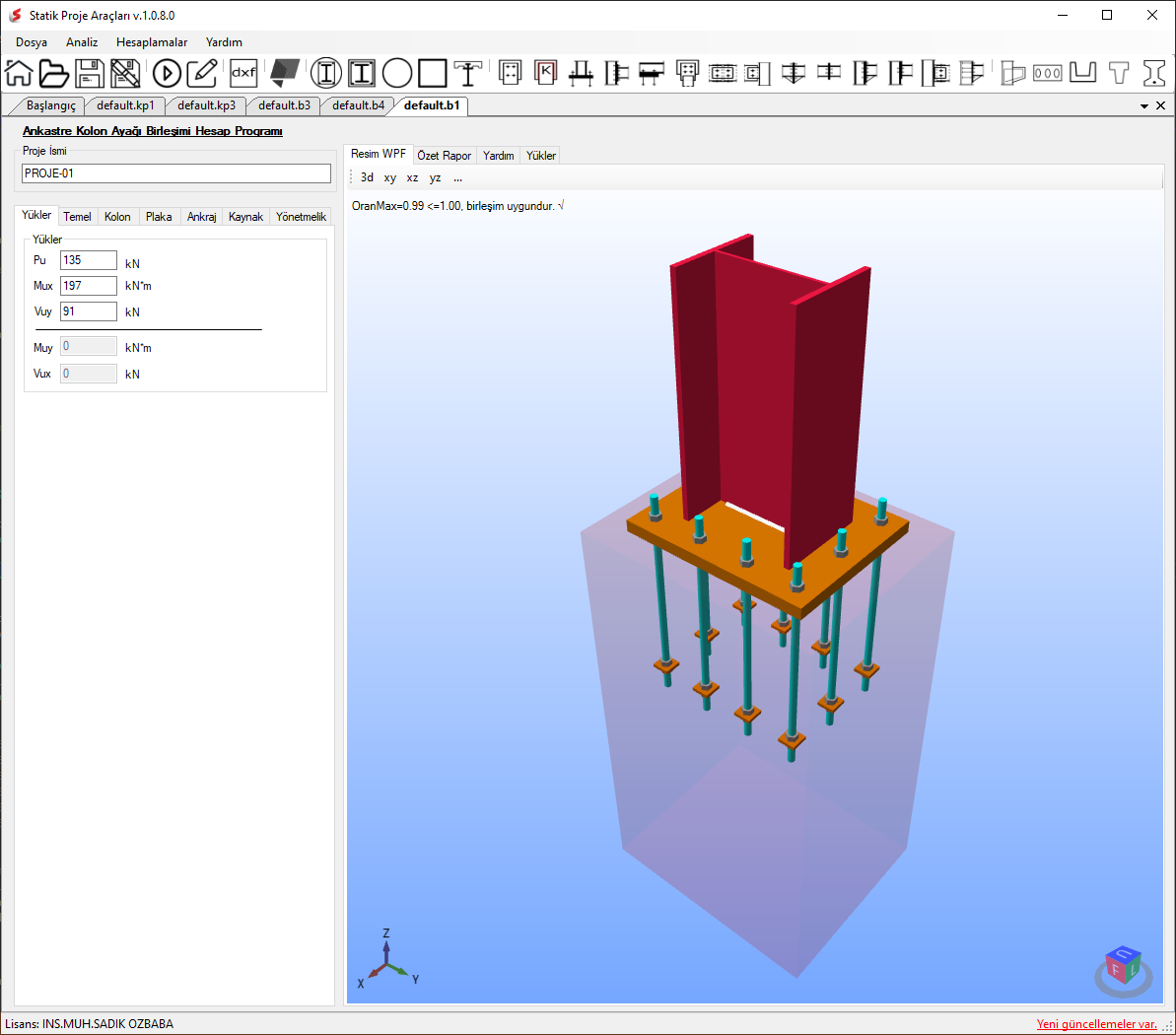

flag Yükler : Herhangi bir yapısal analiz yazılımı ile belirlediğiniz yükleri girebileceğiniz ekrandır. Tüm hesaplar bu yüklere göre yapılacaktır.
02

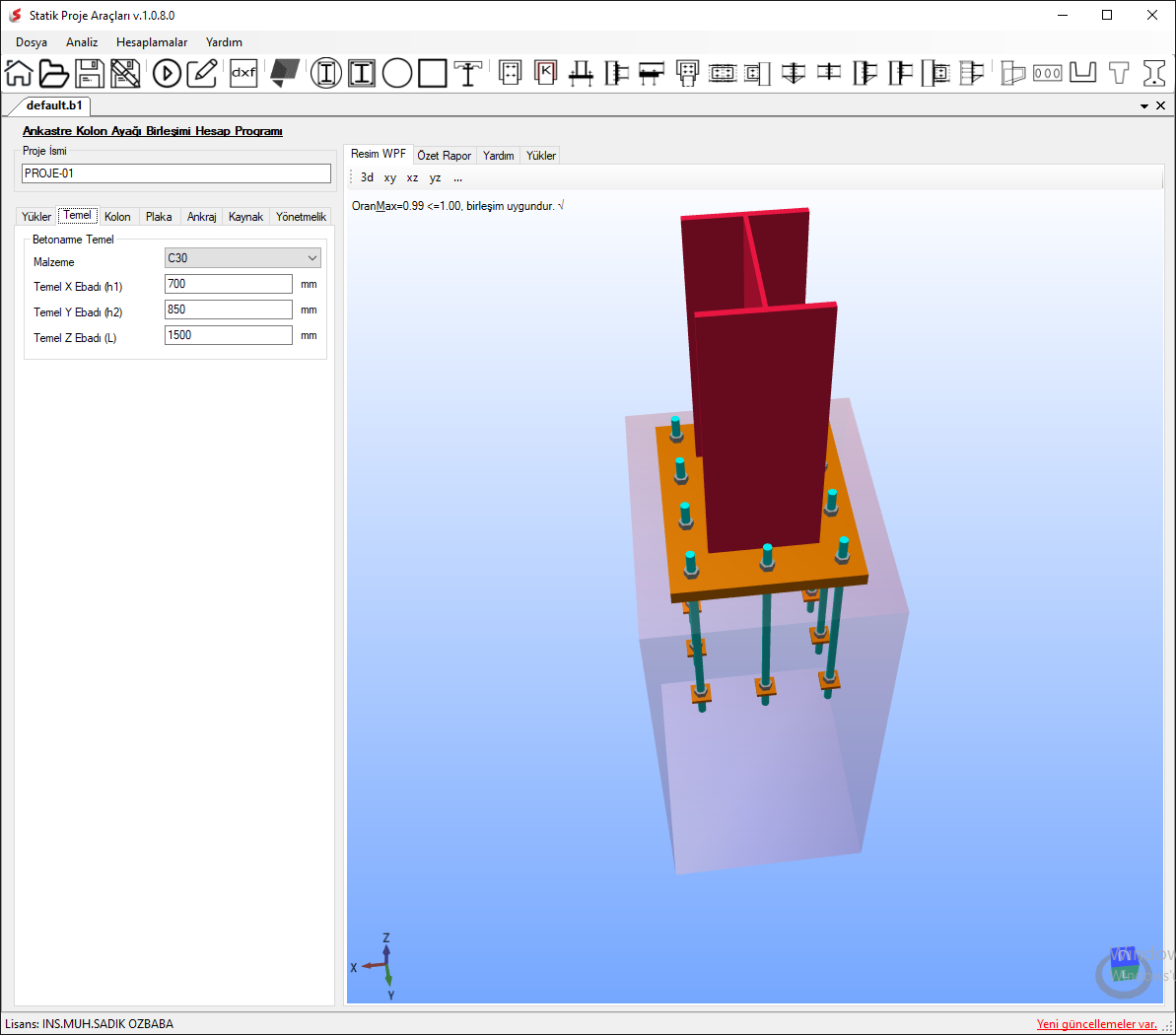

flag Temel : Betonarme temel boyutlarını girebileceğiniz ekrandır.
03
flag Kolon : Kendi veri tabanında bulunan veya özel olarak tasarladığınız çelik profil bilgilerini girebileceğiniz ekrandır. "+" işaretli buttona basarak yeni profil tanımı yapabilirsiniz. Mukavament değerlerini program kendisi hesaplayabildiği gibi bu verileri siz de manuel olarak yazabilirsiniz.
04

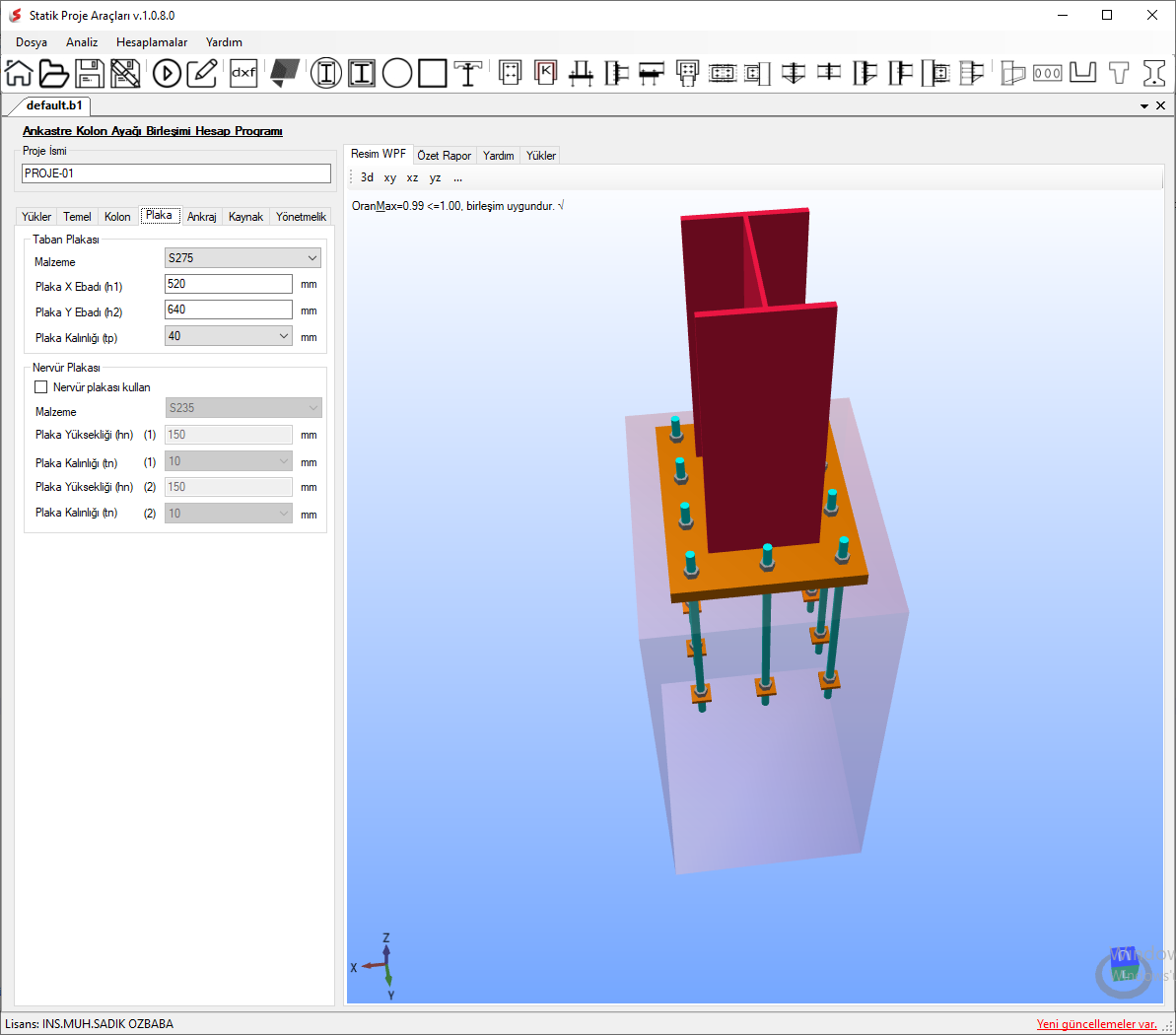

flag Plaka : Taban plakası ve nervür plakalarının özelliklernin belirlendiği ekrandır. "Nervür plakası kullan" seçeneğini işaretleyerek taban plakası kalınlığı belirlenirken nervür plakarını hesaba dahil edebilirsiniz.
05

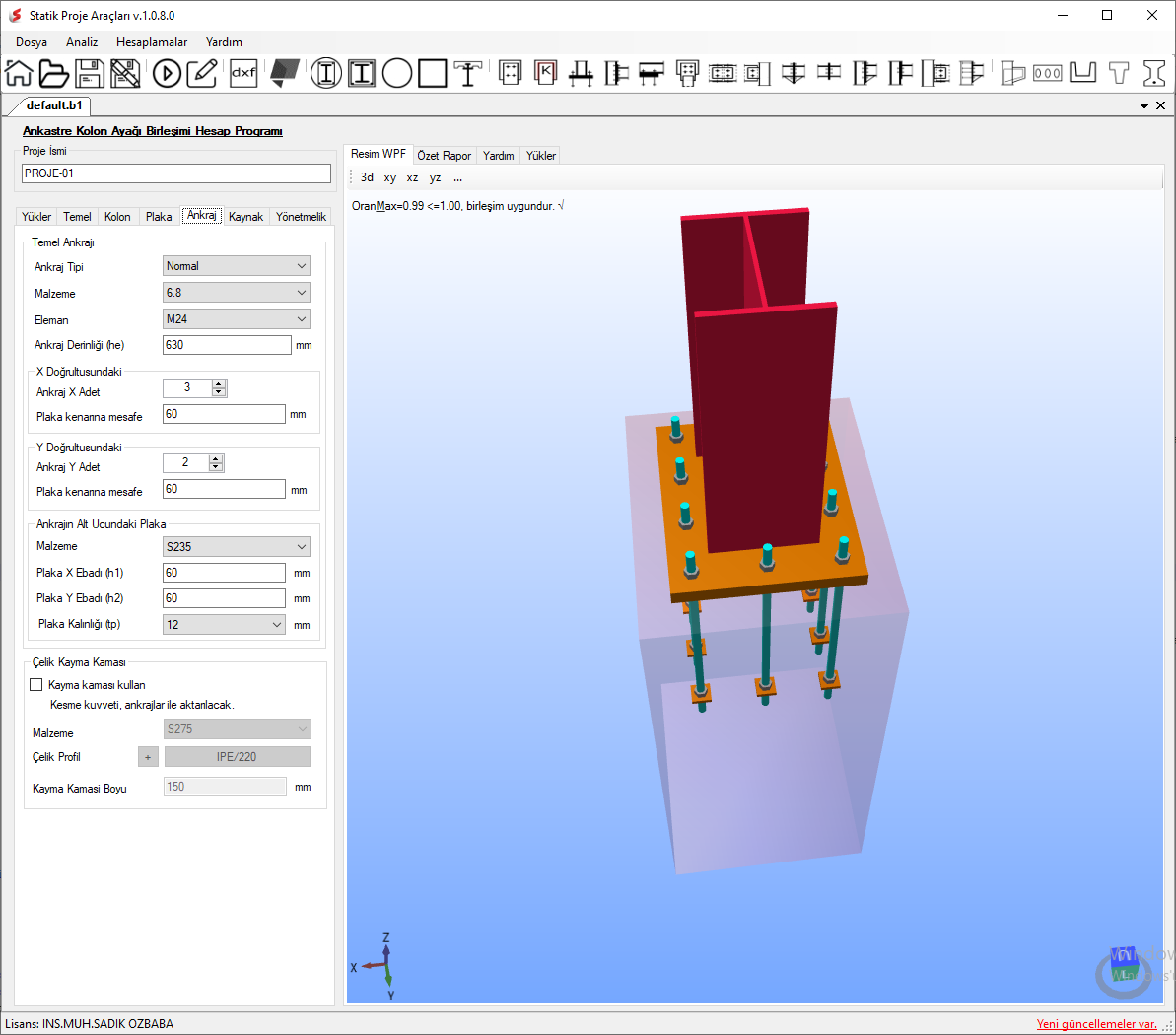

flag Ankraj : Ankraj özelliklerinin belirlendiği ekrandır. Normal ankraj hesabı yapılabiliği gibi kimyasal ankraj hesabıda yapabilirisiniz. "Kayma kaması kullan" seçeneğini işaretleyerek kesme kuvvetini kayma kaması ile karşılayabiir veya ankraj ile karşılaması için gerekli hesapları programa yaptırabilirsiniz.
06

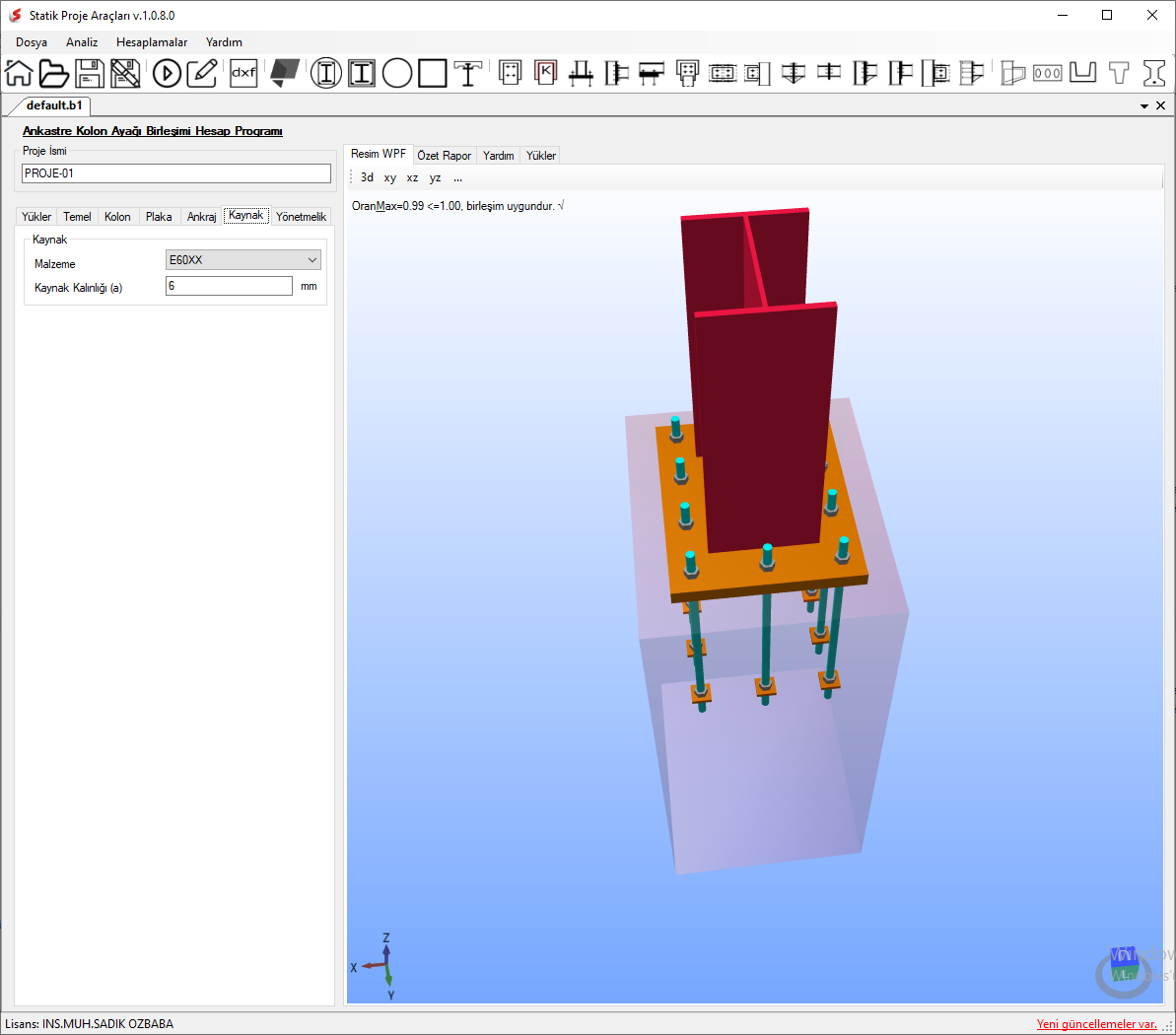

flag Kaynak : Taban plakası ile profil arasındaki kaynak bilgilerinin belirlenebildiği ekrandır.

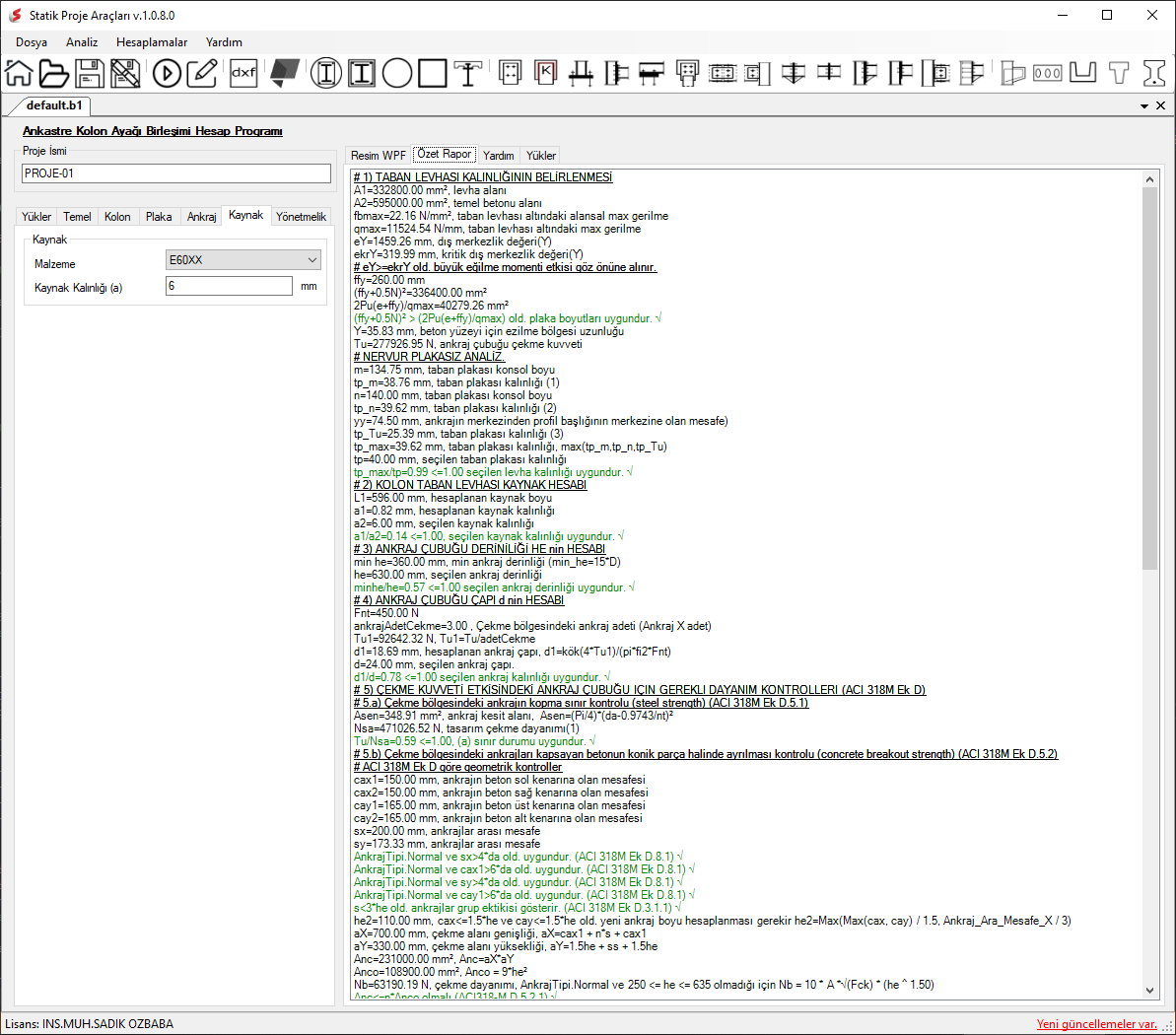

07
flag Özet Rapor : Analiz sonrasında tüm hesapları bir liste halinde görebildiğiniz ekrandır. Herhangi bir uyumsuzluk ve yetersizlik olması durumunda program sizi yeşil ve kırmızı renkle işaretlenmiş satırlar ile uyarabilmektedir.
08

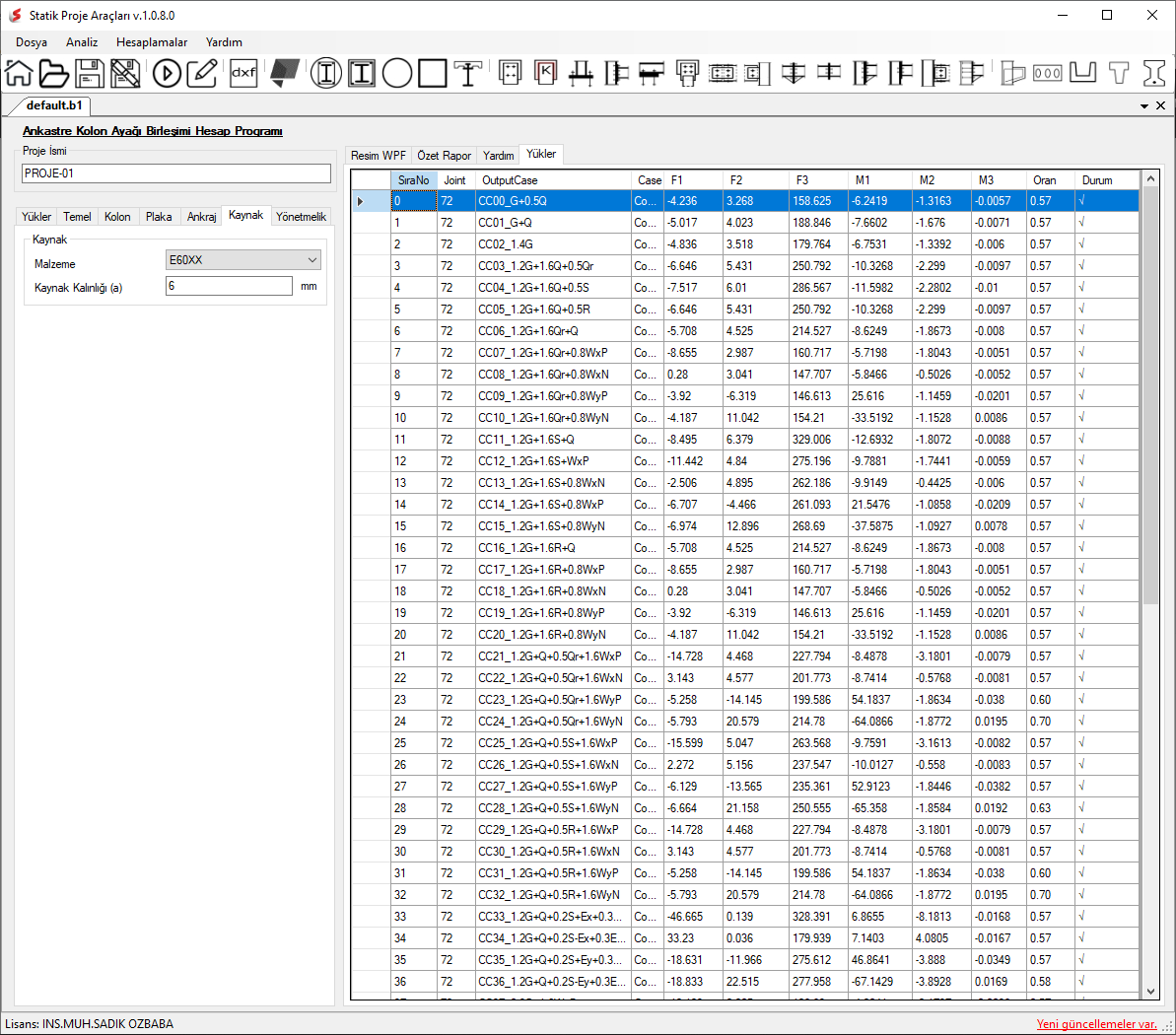

flag Yükler : Excel aktardağınız yükler ile birden fazla kombinasyona göre analiz yapabildiği ekrandır. "Oran" sütununda gerilme oranlarını, "Durum" sütunun da hesabın kurtarıp kurtarmadğını görebilirsiniz. Yine istediğiniz satıra çift tıklayarak ilgili kombinasyon için detayları hesapları özet rapor sekmesine yönlenerek inceleyebilirisiniz.
09

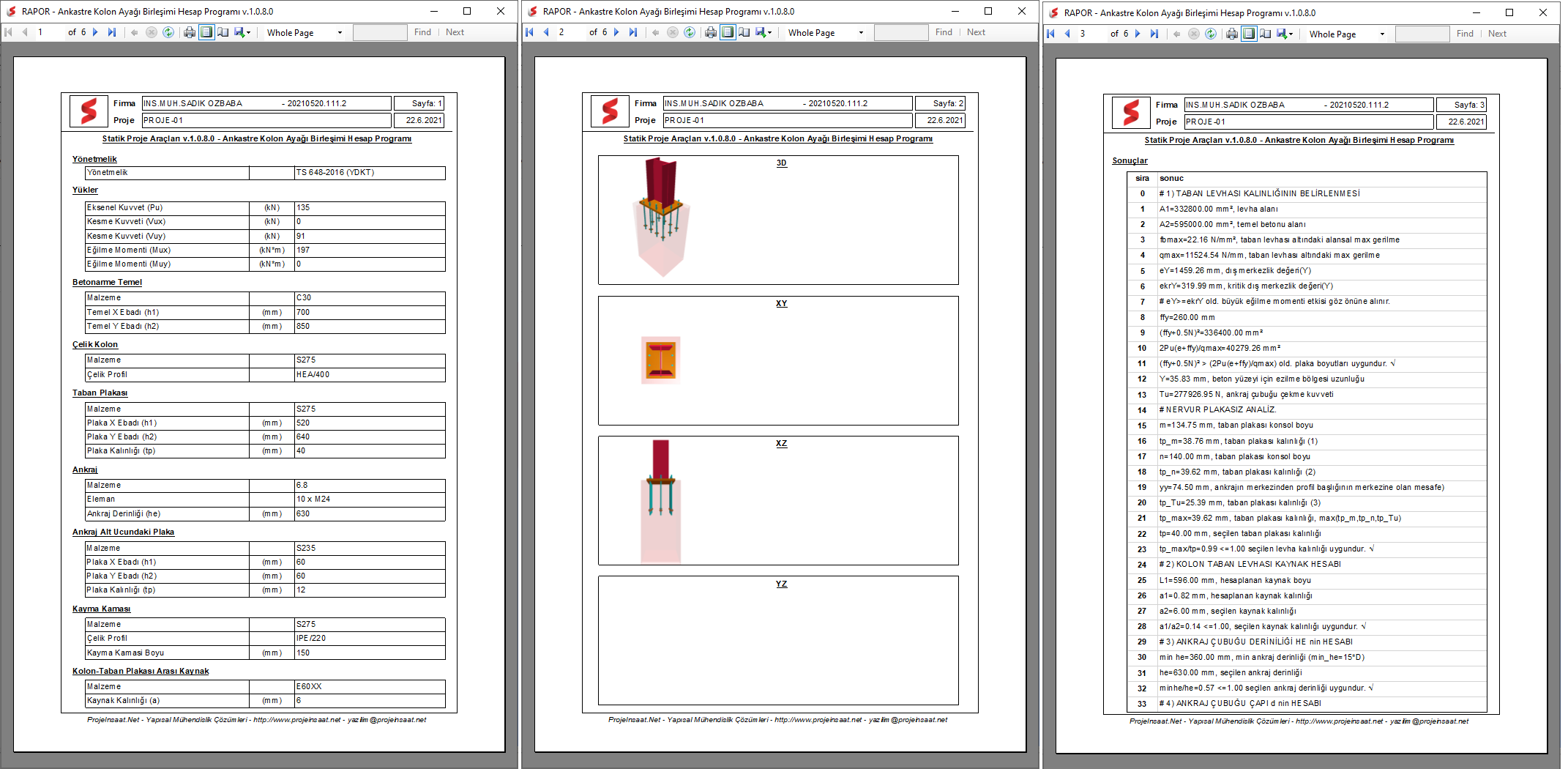

flag Rapor : Rapor buttonuna tıklayarak detaylı rapor oluşturabilirsiniz. Oluşturlan bu raporu yazdırabilir veya PDF , XLS , DOC formatında kaydedebilirsiniz.
10

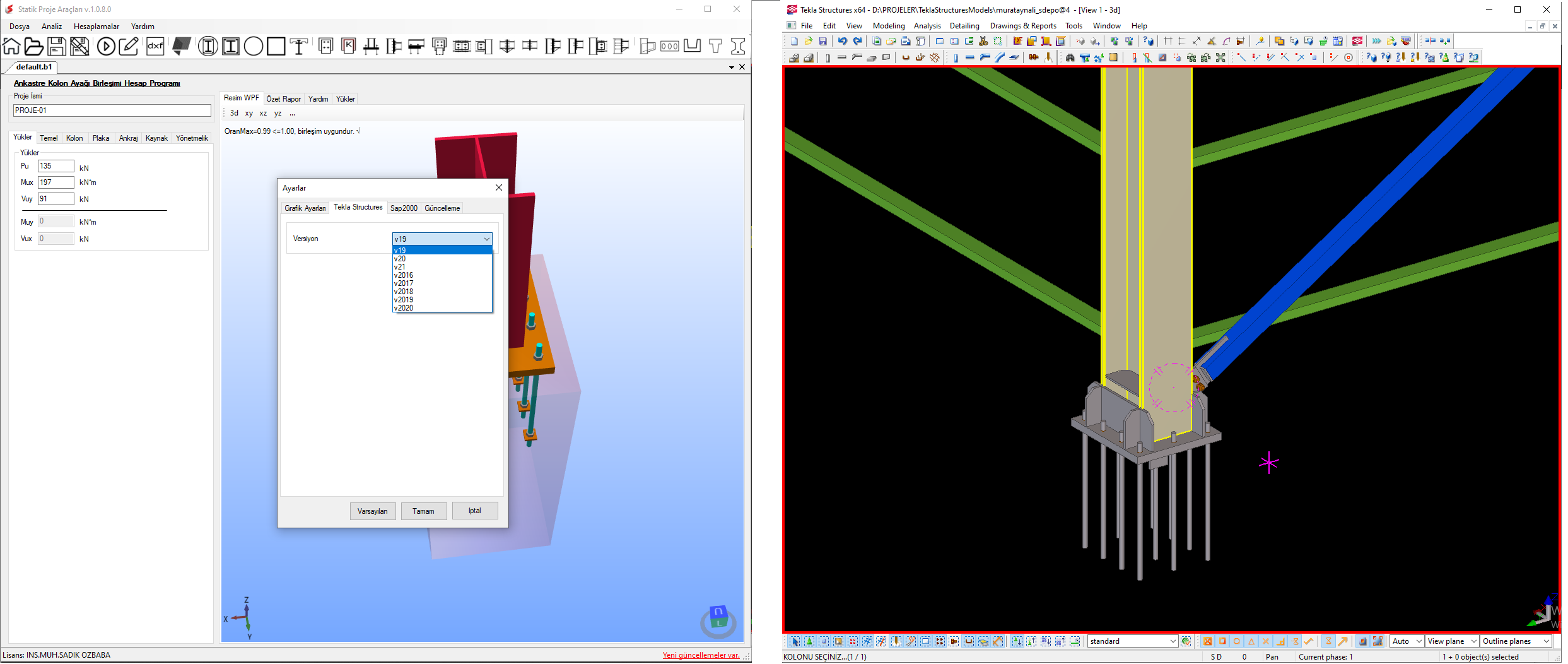

flag Tekla XSteel : Tekla XSteel programına bağlanarak oluşturduğunuz birleşim verileri otomatik alablirsiniz. Ayarlar penceresinden sistemizde yüklü ve açık halde olan Tekla XSteel versiyonunu seçtikten sonra, programın yönlendirmesi ile veri aktarımın yapabilirsiniz.
11

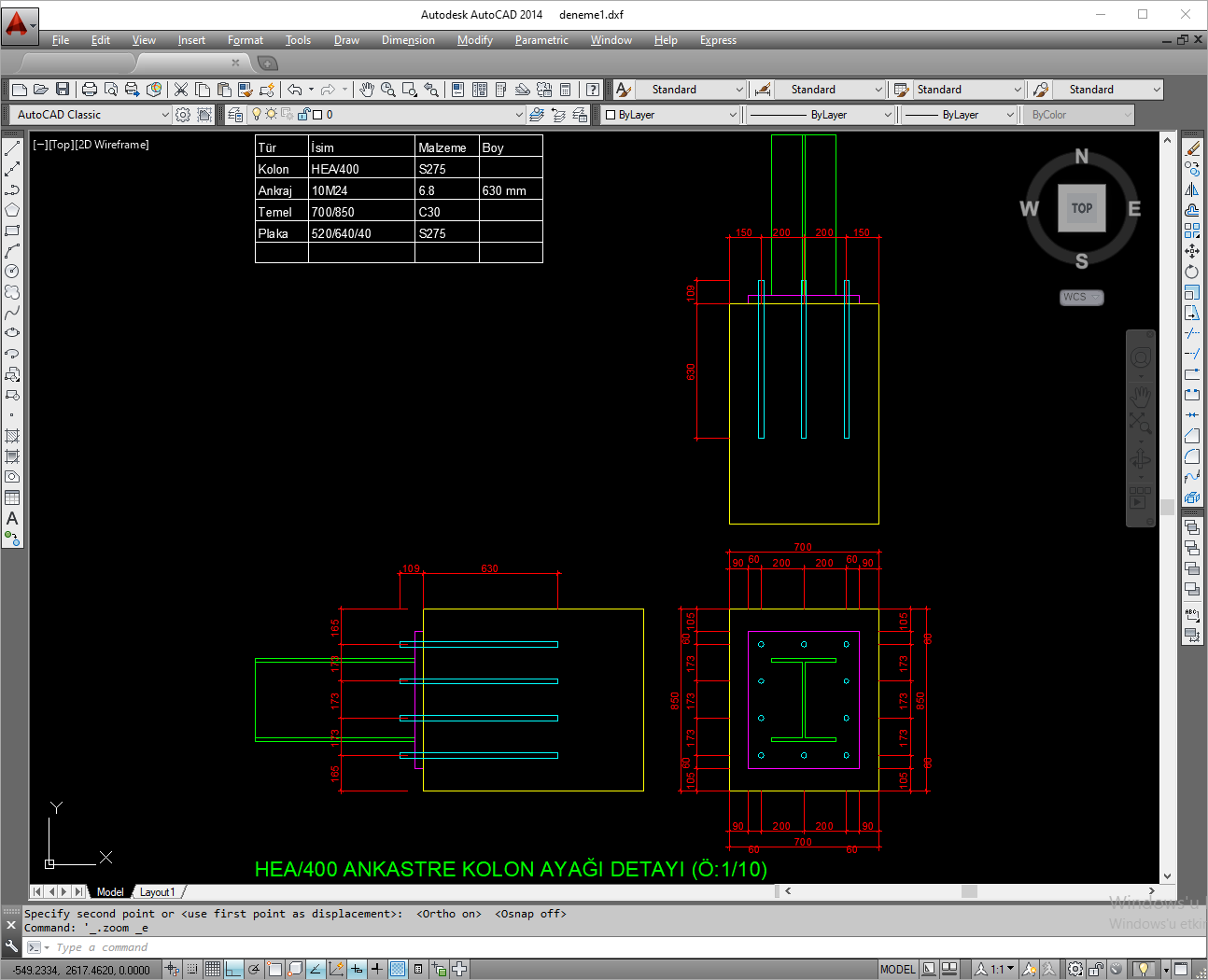

flag Çizim : Program ile tasarladığınız birleşimi dxf formatında kaydedebilirsiniz.
