AUTOCADÔÇÖDEN STA4CADÔÇÖDE PROJE TRANSFER─░



STA4CAD genel anlamda biz in┼čaat m├╝hendislerinin s─▒kl─▒kla kulland─▒─č─▒, statik ve betonarme analiz programlar─▒n─▒n en iyisi diyebilece─čimiz bir program. Bu program ile binalar─▒ modellenme i┼člemi zor olmasa da g├╝n├╝m├╝zde h─▒z ve pratiklik kabul g├Âren bir ├Âzellik diyebiliriz. Bu ilk makalemde, bize h─▒z kat─▒p, zaman kazand─▒rabilecek bir ├Âzelli─činden bahsetmek istiyorum. Ba┼čl─▒ktan da anla┼č─▒ld─▒─č─▒ gibi, AUTOCAD ortam─▒nda haz─▒rlanm─▒┼č verilerin STA4CAD ortam─▒na aktarmak m├╝mk├╝n.

AUTOCAD ortam─▒nda binaya ait akslar─▒, kolonlar─▒ ve kiri┼čleri ayr─▒ katmanlarda (layer) olmas─▒n─▒ sa─člamam─▒z gerekir. AUTOCAD deki katmanlara g├Âre veriler program i├žerisine aktar─▒lacak. Kolon, kiri┼č ve akslar─▒n haricindeki t├╝m ├žizimleri silebiliriz.

Kolonlar, kiri┼čler ve akslar daha ├Âncede belirtti─čim gibi ayr─▒ ayr─▒ katmanlara i├žinde bulunuyor. ├ľnemli bir konu var. En az─▒ndan STA4CAD v13 de sadece AUTOCAD 2004 format─▒nda kaydedilmi┼č dosyalar okunabiliyor. Aksi halde ÔÇťBu ├žizim DWG 2004 uyumlu de─čilÔÇŁ ┼čeklinde bir hata mesaj─▒ al─▒rs─▒n─▒z. Bu y├╝zden AUTOCAD ├žizim dosyam─▒z─▒n format─▒n─▒ 2004 olarak ayarlamam─▒z gerekecek.

AUTOCAD ├╝zerindeki haz─▒rl─▒klar─▒m─▒z bitti─čine g├Âre projemizi STA4CAD i├žerisine aktarabiliriz. ┬áSTA4CAD ├žal─▒┼čt─▒r─▒yoruz. ─░lk olarak, aktif projemiz hangisi oldu─čunu belirtmemiz gerekiyor. B├Âylece transfer edilen dosyaya ait data, belirtti─čimiz bu projeye ait klas├Âr i├žerisine kaydedilecek. Bunu i├žin STA4CAD logonsun alt─▒nda bulunan aktif proje b├Âl├╝m├╝nden se├žebiliriz.



Aktif projemizide belirtti─čimize g├Âre en altta bulunan ÔÇťSTA4 PROJE TRANSFERÔÇŁ butonuna t─▒kl─▒yoruz.

Ard─▒ndan bir men├╝ a├ž─▒lacak ve a├ž─▒lan men├╝den ÔÇťDWG ├ç─░Z─░M─░NDEN TRANSFERÔÇŁ butonuna t─▒kl─▒yoruz.

Sonunda kar┼č─▒m─▒za dwg dosyas─▒ndan verileri transfer edebilece─čimiz ekran geldi. Sol ├╝st k├Â┼čede bulunan┬á┬ábutonuna t─▒klayarak dwg dosyam─▒z─▒ se├želim. Ekrana AUTOCAD ortam─▒nda olu┼čturdu─čumuz ├žizimimizin geldi─čini g├Ârecece─čiz. ┼×imdi s─▒ra sisteme aks,kolon ve kiri┼čleri tan─▒tmaya geldi. Akslar─▒ tan─▒tmak i├žin, yukar─▒daki men├╝den ┬ábutonuna t─▒klayal─▒m ve ard─▒ndan ekrandaki ├žizimde bulunan akslar ├╝zerine teker teker t─▒klayarak ilerleyelim. ─░┼člemi sonland─▒rmak i├žin mouse sa─č tu┼čuna basabilirsiniz. T├╝m yatay, dikey ve varsa e─čik akslar─▒m─▒z─▒ da belirledikten sonra s─▒ra kolonlar─▒ belirlemeye geldi. Yine ayn─▒ yerdeki ┬ábutonuna t─▒klayal─▒m ve ekrandaki ├žizimde bulunan kolonlar─▒n herhangi bir kenar─▒na t─▒klayarak kolonlar─▒ programa tan─▒tabiliriz. T├╝m kolonlara bu i┼člemi uygulad─▒ktan sonra programa kolonlar─▒ tan─▒tm─▒┼č olduk. Ayn─▒ ┼čekilde kiri┼čleri de ┬ábutonuna t─▒klayarak programa aktarabiliriz.

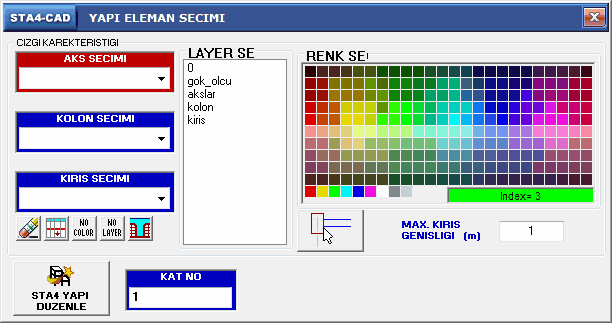

T├╝m bu i┼člemleri yine bu ekran bulunan yap─▒ sihirbaz─▒ ile de yapabiliriz. Yukar─▒daki men├╝den ┬ábutonuna t─▒klayarak yap─▒ sihirbaz─▒n─▒ ba┼člatabiliriz. Ekrana a┼ča─č─▒daki gibi bir ekran gelecektir.

AUTOCAD de tan─▒mlad─▒─č─▒m─▒z katmanlar─▒n (layer) s─▒ranland─▒─č─▒n─▒ g├Ârebiliriz. ├ľrne─čin akslar─▒ programa eklemek i├žin sol taraktaki ÔÇťAKS SE├ç─░M─░ÔÇŁ combo boxÔÇÖ─▒ i├žine bir kez t─▒klay─▒p ard─▒nda sa─č taraktaki katmanlardan (layer) ┬áÔÇťakslarÔÇŁ t─▒klayabilirsiz. Yine ayn─▒ i┼člemleri kolonlar ve kiri┼čler i├žinde tekrarlad─▒ktan sonra ÔÇťSTA4 YAPI D├ťZENLEÔÇŁ buttonuna t─▒klayarak projemizin kolayl─▒kla programa aktar─▒ld─▒─č─▒n─▒ g├Âreceksiniz.

Son olarakta yap─▒lan bu i┼člemleri kaydetmeye geldi. Yine yukar─▒daki men├╝den ┬ábuttonuna t─▒klayarak kaydetme i┼člemini ger├žekle┼čtirebiliriz. Projemize bir isim verdikten sonra, daha ├Âncede belirtti─čim gibi, projemiz AKT─░F PROJE olarak belirnen projenin bulundu─ču klas├Âre kaydedildi─čini unutmayal─▒m.
