TEKLA XSTEEL v17 de WIRE FRAME AYARI

Modelleme ekranı (Model View) açıkken CTRL+E ile Advanced Option ekranı açılır. Burada sol taraftaki listeden Modal View şeçilir. Yine aynı ekrandaki sağ taraftaki listeden XS_ENABLE_WIRE_FRAME değeri TRUE olarak değiştirilir(Resim-1).

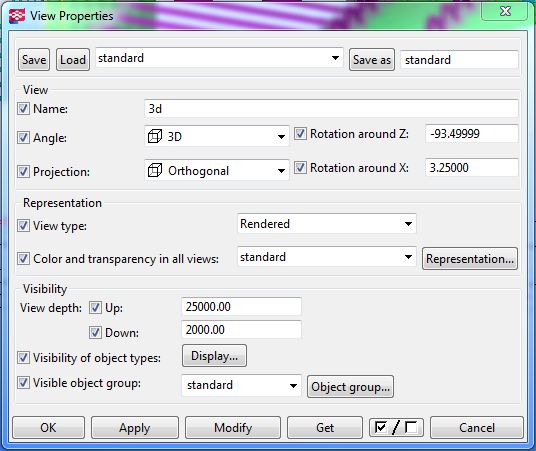

Programı kapatıp açarak bu ayarı aktif hale getirmelisiniz. Ardından Resim-2 de görüldüğü gibi View Properties ekranı açıldığında View Type seçeneği görünecektir.

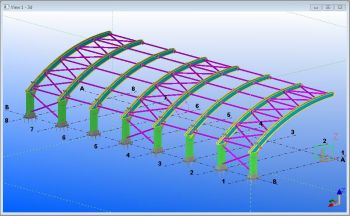

Buradan Wire Frame veya Rendered seçeneklerini seçerek çizimlerinize devam edebilirsiniz.
